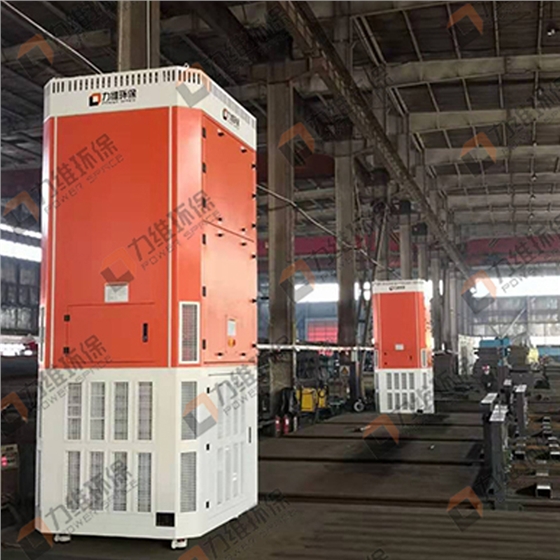

焊接集中净化器除尘管网

1.焊接集中净化器除尘系统中，除尘器前除尘管道在进行阻力计算比较后可按枝状管网或集合管管网布置，优选节能系统

a.焊接集中净化器集合管管网。集合管管网分为水平和垂直两种。水平集合管连接的风管由上面或侧面接入，集合管断面风速为3～4m/s，适用于产尘设备分布在同一层平台上，且水平距离较大的场合。垂直集合管连接的风管从切线方向接入，集合管断面风速为6~10m/s，适用于产尘设备分布在多层平台上，且水平距离不大的场合。集合管有粗净化作用下部应设卸尘阀和粉尘输送设备。

集合管管网系统阻力容易平衡，管路连接方便。当运行风量变化时，系统比较稳定。

b.焊接集中净化器枝状管网。枝状管网的布置形式。风管可采用垂直、水平或倾斜敷设。倾斜敷设时，风管与水平面的夹角应大于45。当不能满足要求时小坡度或水平敷设的管段应尽量缩短，并采取防止积尘的措施。枝状管网的管路连接较复杂，各支管的阻力平衡较难，运行调节麻烦。但占地少，无集合管的粉尘输送设备，比较简单。

2.焊接集中净化器含尘气体管道风速一般采取15～25m/s。

3.焊接集中净化器管网的三通管、弯管等异形管件会对气流产生阻力，除尘系统应减少这些管托。

4.焊接集中净化器含尘气体管道支管宜从主管的上面或侧面连接。连接用三通的夹角，宜采用15~45°

5.焊接集中净化器对粉尘和水蒸气共生的尘源，应尽量将除尘器直接配置在排风罩上方，使粉尘和水蒸气通过垂直管段进入除尘器。当必须采用水平管段时，风管应向除尘器入口构成不小于10°的坡度，并在风管上设检查孔，以便冲洗管内黏结的粉尘。
