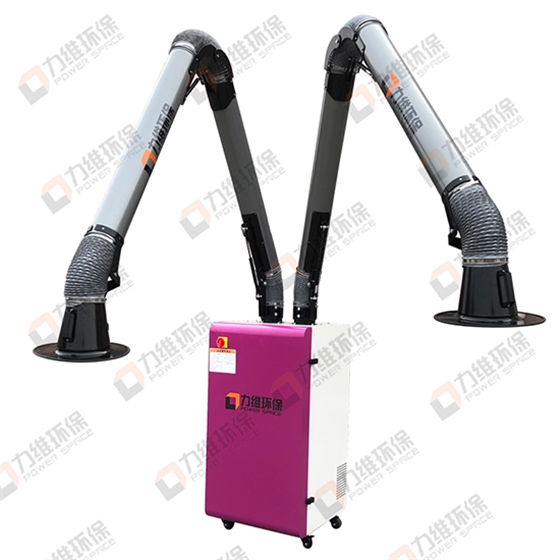

移动式焊烟收集器吸气罩的形式

移动式焊烟收集器吸气罩的一种特殊形式，罩子设在槽子的侧旁，是一种较常用的形式

(1)移动式焊烟收集器吸气罩的形式，槽边吸气罩分单侧、双侧及周边吸气罩等形式。

(2)移动式焊烟收集器吸气罩的罩口形式，槽边吸气罩的罩口可分为条缝式、平口式及倒置式三种形式上部气集吸尘罩是从把它置于尘源上方，因其形状多为伞形状，所以又称作伞形罩。伞形罩又分为冷过程伞形罩和热过程伞形罩。

移动式焊烟收集器吸气罩的设计注意事项

1，移动式焊烟收集器吸气罩在不妨碍工艺操作的前提下，置口应尽可能靠近污染物发生源，尽可能避免横向气流干抗。

2，在排风罩口四周增设法兰边，可使排风量减少。在一般情况下，法兰边宽度为150～200mm

3，集气吸尘罩的扩张角a对罩口的速度分布及罩内压力损失有较大影响。扩张角在30～60°，压力损失最小设计外部集气吸尘罩时，其扩张角a应小于(或等于)60°当罩口尺寸较大，难于满足上述要求时，应采取适当的措施。例如把一个排风罩分隔成,若干个小排风罩:在罩内设挡板;在罩口上设条缝口，要求条缝口处风速在10m/s以上，而静压箱内风速不超过条缝的速度的1/2;在罩口设气流分布板，以便确保集气吸尘罩的效果。
