1、  自动控制设计注意事项:

1.1焊接烟尘净化器有爆炸性、腐蚀性或潮湿、有害防尘气体时，自动控制装置应做相应的防爆、防静电、防腐蚀等技术处理。

1.2焊接烟尘净化器一般露天设置，除尘现场的盘、箱、柜等自动控制装置应注意防雨、防尘、防护等级要高。

1.3自动控制要做到操作简单可靠。

2、工作原理：

焊接烟尘净化器处在风机的负压端，采用下进风上排风外滤式结构，且具有相互分隔的袋滤室。

系统由烟罩、除尘阀门、管道、伸缩节、混风阀、脉冲除尘器、斗式提升机、刮板输送机、贮灰仓、卸灰阀、风机和放散烟囱等组成。

3、  电控仪表系统：

包括低压配电柜、MCC柜、PLC柜、仪表电源柜、工控机操作站及现场机旁操作箱等。

除尘阀门控制一般与生产工艺联锁，但是他们的控制信号通过点对点硬连接线连接到除尘PLC,或者通过网络连接，以实现除尘系统PLC与生产系统PLC通信，并将其状态显示在除尘HMI画面上。

控制分四部分：滤筒除尘器、风机系统、混风阀、除尘吸风阀门。

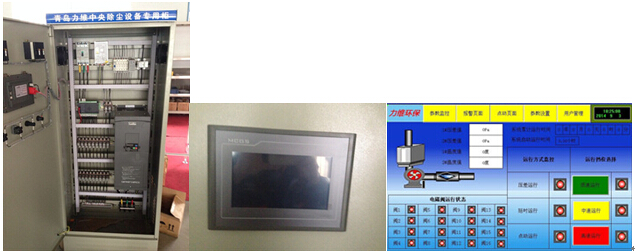

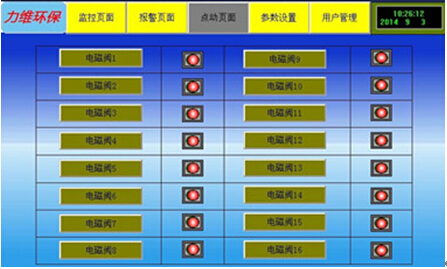

图1除尘器控制系统图2   LED触摸屏图3 控制内容

4、  焊接烟尘净化器的控制内容

（1）    工作原理（2）控制内容（3）控制过程（4）控制方式

（5）显示、故障报警及故障停机

5、照明控制及其他

（1）照明电源为交流220V，电源来自低压配电柜，电源引入到现场照明配电箱内。

（2）安全灯电源为交流36V,电源来自照明配电箱，电源引入安全灯箱内。

（3）环保电源为交流220V,电源来自检修电源箱，电源引入环保电源箱内。

（4）检修电源为交流380V，三相四线制来自低压配电柜，电源引入到现场检修电源箱内。

6、风机系统

风机系统主要由电机、风机、入口阀、稀油站、变频器、风机机旁操作箱、稀油站机旁操作箱、入口阀机旁操作箱及就地安装的检测仪表组成。主电机、风机、稀油站检测温度和压力直接进入PLC，风机前后轴振动和入口阀阀位信号4-20mA进入PLC，电机电流信号由变频器柜送入PLC，其所有的信号在HMI画面上显示，稀油站油泵及电机电加热经过PLC控制。

图4风机图5变频器图6   LED显示程序

7、系统控制

主电机的控制包含①本地控制②远程控制③停机，停机又分a人为停机b故障报警停机

8、混风阀

①机旁控制②联动控制

9、集气罩阀门控制

①风机调速控制②阀门与生产工艺的控制

整个系统自动控制体系包含了以上这九大部分。
